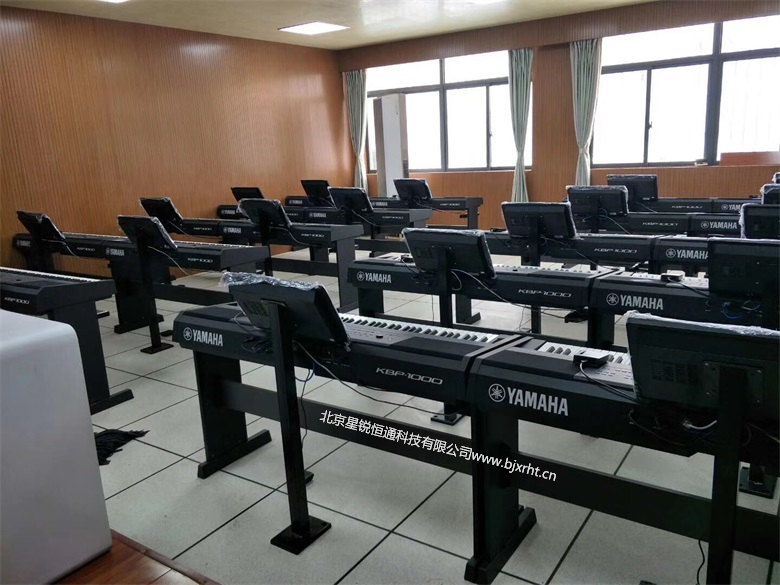

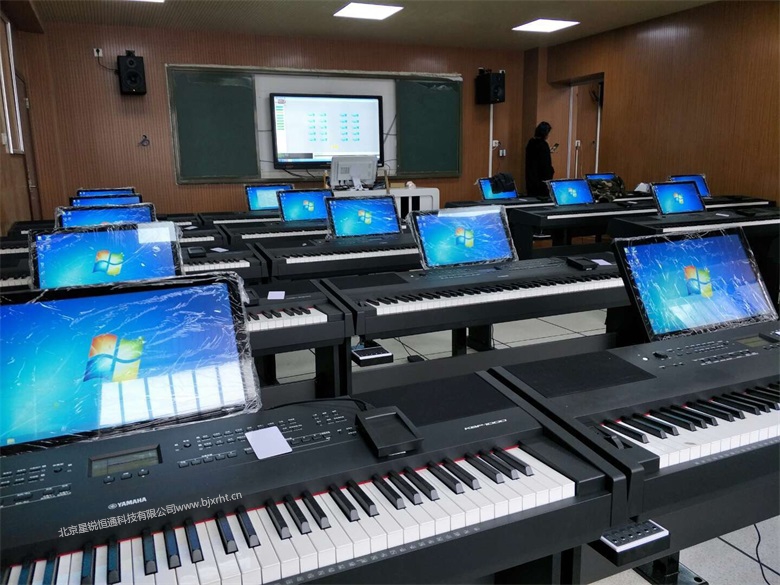

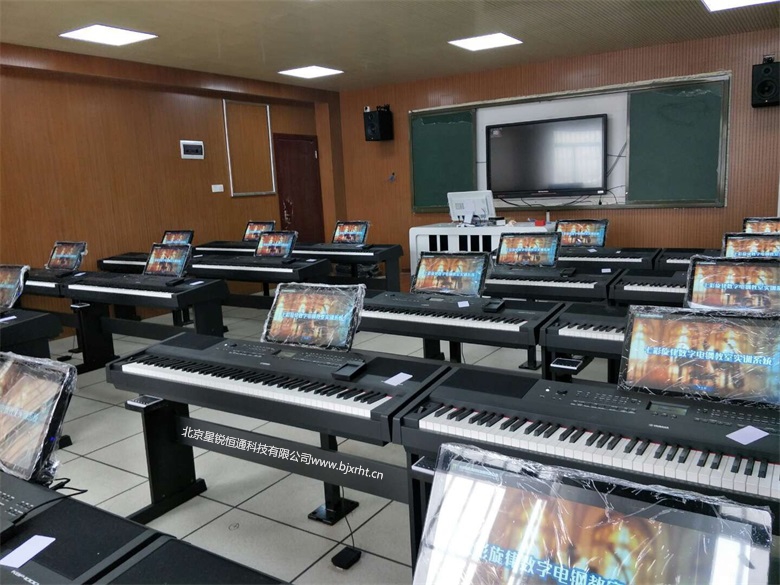

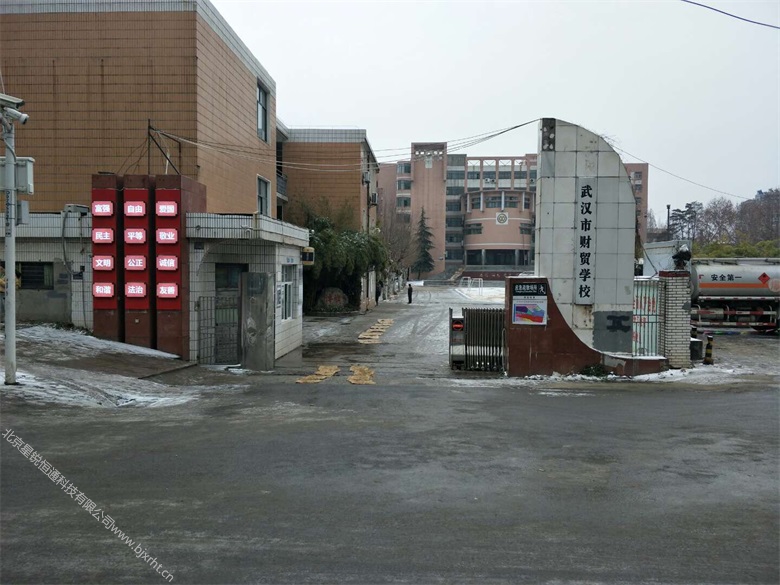

数字音乐教室武汉财贸学校交付使用

数字音频控制器；

具有4路立体声输入，2路立体声输出；4路视频输入，4路视频输出；1个RS485摄像云台控制接口；采用及DSP处理，完美CD级音质.主要功能为：个人示范、任意分组、音乐欣赏、指形手法示范、单独指导、任意监听、MIDI制作、音视频同步切換功能,主控器具双变压器,双高速收发模块 可确保系统连续长时间稳定工作。有集成遥控功能：主控器具红外学码功能, 可通过软件操控教室内所有具遥控功能之多媒体设备(如投影机、DVD、音响等音视频设备)。主控与电脑采用WIFI连接。

音乐教学主机系统软件；随电钢琴教学系统主机安装；

软件要求：具备教学功能：1、个人指导(个人练习与指导)；2、全场指导(所有学生听教师讲课或弹琴示范或进行音乐欣赏)；3、分组练习：按行、列编组练习；4、个人示范：选某一学生为全班作示范演奏；5、任意分组：不必按行、列编组，可任意编组；6、任意监听：可任意听某位学生演奏或轮流监听；7、音乐欣赏：上大课时通过外围音视频设备实现音乐欣赏（需加装中小学音乐教材）；教室中所有外围音视频设备（投影机、幕，功放等）可由系统一键控制，所有遥控器均可不用，以简化教师的繁复操作；10、集成遥控功能：系统中可采用编码校验、文法校验、握手校验等多种方法进行纠错，采取多重状态备份、硬件看门狗电路强制复位、数据重发等措施自动恢复设备功能；11、自免疫功能：任何品牌投影机及含遥控的音视频设备均可通过此功能纳入集中遥控，一键操作。主要技术指标：1、控制系统软件为2016升级版；2、可控数码钢琴数量：128台钢琴；3、软件操作界面可以根据电钢琴教室大小随意调整电钢琴排列位置和空间。（系统专用配套软件

视频交换监控系统；

超高清400万像素，H.265制式 枪型摄像机。高性能1/3英寸超宽动态超低照度400万像素CMOS图像传感器，捕捉运动图象无锯。可输出4MP高清像，30fps(2560*1440)支持日夜彩色黑白转   彩色0.01Lux@(F1.2,AGC ON)；黑白0.001Lux@(F1.2,AGC ON)高档金属外壳，内置固定高清镜头(可选4m/6mm/8mm/12mm镜头)支持H.265视频编码，双码流，高压缩比，高视频质量
支持运动侦测、网络故障检测等策略及报警录像、图片抓拍 支持多种网络浏览器观看和管理内嵌Web Server，支持IE浏览视频、参数配置、升级、用户权限管理全封闭防尘，防护等级高，可靠性高支持国际标准ONVIF协议  配吊装支架4套     支持VGA、HDMI同源输出，全高清4K；2个SATA接口（最大支持48T）；lH.265/H.264图像解码10/100/1000Mbps自适应以太网口,RJ45接口；支持自动组网，一键添加设备；支持Onvif协议，可接驳第三方设备；支持GB28181协议接入第三方平台（选配）；支持云服务，网络穿透、报警信息推送功能；支持远程访问，自带域名服务功能（ARSP）；"支持DHCP, FTP, DNS, DDNS, NTP, UPNP, EMAIL,3G, IP搜索,报警中心等；"支持手机监控（iOS, Android）；支持多种浏览器访问（IE、Chrome、Firefox、Safari）；支持二十多国语言，打破国界的限制；完善的保护电路，独有的三重看门狗功能；配套WEB、CMS、VMS、MYEYE平台、提供SDK开发；存储容量1000G

教师解码器；

采用高性能24位44.1KHZ采样，自动限幅及高低切控制对外接设备有自适应功能。

学生解码器；

采用高性能24位44.1KHZ采样及DSP处理，完美CD级音质.；学生语言通道：幅频响应60-1000Hz±3db/总谐波失真≤0.5/信噪比（A计权）≥60db；音乐教材通道：幅频响应60-2000Hz±3db/总谐波失真≤0.5/信噪比（A计权）≥60db

耳机话筒；

配套规格参数 ：耳机类型 电容式耳麦， 头戴护耳式，阻抗 32欧姆，灵敏度 105dB，频响范围15-25000HZ

教师手型指法采集器；

制式：PAL、成像：1/3”SONY  CCD、水平解像度：620TV线、信噪比：≥50db、最低照度：0.1/0.5Lux、镜头：3.9~105.5mm、视场角：49.6”~2.5，30倍数码变焦，自动聚焦。电子快门：1/60tol/100000秒（NTSC制式、1/50tol/100000秒（PAL制度）•白平衡：自动跟踪

 交换机；

48口全千兆非网管交换机 1000M 网络标准IEEE 802.3 、IEEE 802.3u、IEEE 802.3ab、IEEE 802.3x端口48个10/100/1000Mbps RJ45 端口尺寸440mm x 220mm x 44mm
 功放；
1、合并式功率放大器,由前级放大、音频混合放大、功率放大、噪音控制器、电源等组成。

2、采用双声道高保真全分离件、全频带功率放大系统。具有高保真、高清晰、低噪音、性能稳定等特点，可广泛应用于电教室、多媒体教室、会议室等场所的扩音。

3、有四路音源输入；三路话筒输入（插口带DC+6V极相电源）；一组立体声前级输出及两组功率输出。

4.、设有话筒音量、话筒高低音、音乐高低音、音量独立调节

5、面板前面6个功能键采用暗藏式设计，并行排列，一次调试，防止随意改动，能有效延长扩音系统的使用期限；右边设有三个音量高、低音以及音量总调节旋转按钮，旋转就可以控制音量的效果和大小。

6、线路音调控制：高音10KHz±12dB  低音100Hz±12dB

7、话筒音调控制：高音10KHz±12dB  低音100Hz±12dB

8、额定输入电平：话筒15mV（非平衡）线路300mV

9、频率响应：线路输入20Hz-20KHz话筒输入50Hz-18KHz

10、额定输出电平：线路0.775V

11、失真度：≤0.5%

12、信噪比：≥76dB(A计权)

13、输出功率： 2×150W

14、最大消耗功率：≥250W

15、电源：交流220V±10％ /50Hz

音箱；
驱动器：1个8寸长冲程低音驱动器1个3寸前纸盆高音.2、标称功率：150W.3、灵敏度：92dB/1W/1M.4、最大声压级100dB.5、箱体及外饰高密中纤板贴PVC,铁网.6、尺 寸： 500MM*300MM*295MM.

线材辅材；
国标AMP700米, 20*70MM高强度弧形防踩线槽，2*1.5RVVB铜芯电缆
投影教学设备；
1.LCD投影技术，液晶板尺寸/≥0.63英寸。并采用无机液晶板，有效提高液晶板使用寿命2.亮度：≥3500流明    3.分辨率：1024*768 4.对比度：≥4000:15.灯泡功率≤320W（标准模式）6.镜头变焦比≥1.2倍 7.支持投影机梯形矫正技术    8.支持无线投影技术，支持手机及平板电脑(安卓及苹果系统)实现对投影机信号传输。  9.支持RJ-45网络投影信号传输    10.支持HDMI高清无损信号传输，支持纯高清RGBHV信号传输11.接口技术：D-Sub 迷你15 针×2、Video×1、S -Video×1，RS232×1、自带RJ-45网络接口、HDMI×1、USB（A）×2、USB(B) ×1。12、含VGA分配器、20MVGA视频线、万能吊。

交互式多媒体一体机

硬件部分

一、显示部分：

1.屏体类型：LED背光

2.显示尺寸：70英寸，显示比例：16：9。

3.物理分辨率： 1920*1080

二、外观结构：

1.屏幕左右两侧各丝印不少于15个同教学软件功能紧密结合的快捷键

2.内置前朝向2*15W扬声器，保证扩声音质。

3.提供前置输入接口：HDMI*1，USB多媒体*1，电脑USB3.0*1电脑USB2.0*1。

4.前面板不少于9个功能物理按键，为避免误操作，独立配置平板电源及插拔式电脑开关按键。

5.采用红外十点触控技术。

6.具备智能温控系统，投标产品具备有效监控、预警和断电保护功能。

7.信号源窗口可实现3个以上画面内容，同时预览功能，直接点击预览窗口即切换至此信号源。

8.可对任意信号源画面进行十点批注。

9.不借助遥控器和任何实体按键可对PPT文件进行播放，手势翻页、批注；

10.可实现单点书写，多点擦除，可根据手指间距调整擦除范围，同时具备截屏保存。

11.平板产品具备智能护眼组合功能，可直接提供护眼模式、实现智能光控、以及书写时屏显自动变暗。

12.具备文件管理器功能，可实现文件分类，预览、筛选、搜索、选定、复制、删除功能。

13.可触摸屏幕菜单：在任意信号通道下，通过屏幕触摸菜单可实现图像模式、通道切换、频道切换、亮度、音量、对比度调节等中控功能。

14.安卓配置：Android5.0以上版本，动态内存不低于1GB。

15.为了保证交互平板产品后续可扩展性，交互平板需具有80针可插拔式电脑接口，拒绝厂商专有接口。

16.智能中控：按键配有中文标识，信号源自动调整，内置电脑通道切换快捷键，HDMI通道循环切换键，AV通道切换快捷键，信号源菜单键，安卓下启动安卓白板软件，PC下状态启动备授课软件，屏幕分辨率切换，画面尺寸设置，可设置16：9，4：3，点对点画面，屏幕截屏功能。可实现F1-F12,windows窗口键,space,Alt+Tab,Alt+F4,退格键等键盘常用快捷键和组合键。

三、插拔式电脑：

（一）I3配置

1、采用OPS插拔结构电脑，插拔电脑与交互平板接口为intel标准双面80针接口，以满足后续产品配置升级的通用性需求。

2、采用Intel第4代酷睿Haswell平台I3处理器（CPU 4160及以上）、主频3.6GHz、内存4G、硬盘500G（或选用128G 高性能SSD）；

3、主板采用H81芯片组，支持无盘启动、网络唤醒、上电开机、看门狗等功能

4、产品具有软件一键还原功能；

5、铜导管散热模组，侧出风散热设计；

6、硬盘具有防震功能，满足教学环境下使用

软件部分：

交互软件基础功能

1、用户可通过扫描二维码的方式一键登录云平台账户，一键进行备授课及屏幕书写场景切换。菜单功能按钮/图标配备明确中文标识，可通过软件功能扩展不少于10种硬件快捷键功能。

2、书写：软件提供不少于10支书写笔，(包括：手写识别笔、手势笔、智能笔、激光笔、图章笔等)；可根据手势实现上下翻页、擦除对象、手势识别聚光灯、放大镜等教学工具（提供手势说明，便于用户快速掌握）；手写识别笔可预设多种字体、中英文、加粗、倾斜、对齐方式、颜色等，满足不同教师的书写需要。

3、提供多种擦除方式，包括点擦除、区域删除、清页及智能擦除，可一键擦除教师所有书写字迹保留图片素材，不需反复擦除动作。

4、页面设置：可一键设置页面背景，切换背景颜色、图片或学科背景如五线谱、田字格米字格等。

学科专用工具

1、学科工具：每种工具下方标注中文提示，便于教师快速掌握工具应用，可实现语文、数学、外语、化学、物理、地理、音乐、生物、历史、书法等≥12个分学科教学模式；在各个学科教学场景中提供相应的教学工具及flash动画：

软件资源

1、仿真实验(不少于450个，包括K-12年级的科学、物理、化学、生物等学科的演示实验)、在有网络的情况下可实时获取素质教育课程资源（中华古诗词、中国传统节日、健康教育、安全教育）、学科题库资源（不少于50万道题、支持教师自定义题目，可定义单选、多选、判断、解答等形式题目）、素材资源（学科按照教材章节分类，每个素材都具备关键字描述及知识点描述，可一键插入当前白板页面，便于教师课堂即时展示。）

2、提供教学资源云平台，教师可免费登陆下载海量素材资源，拥有自主存储空间。

远程课堂

教师可以通过网络课堂把教室里面的画面通过互联网直播到家长的手机或者电脑中，支持手机或Pad（支持Android和iOS系统）来接收画面，不管是参与公开课的老师，还是不在家的学生都可以用手机或Pad参与到课堂当中。

移动授课

1、教师授课过程中，可以使用移动设备手机或pad控制大屏，实现同步大小屏画面，控制电脑关机，远程操作PPT、白板课件，实时上传影像等功能。

2、提供高速、标准、高清三种传屏模式，用户可根据网络环境选择同步大小屏画面的模式。

3、u盘精灵：可实时读取老师U盘内容并可按照文档、白板课件、视频、音频、图片等分类查看，便于老师快速查找素材并打开。

4、播放白板格式课件时可调出与硬件物理快捷键相同的软菜单控制课件播放。

5、教师可通过移动端建立班级圈，发布班级公告，可以实时与家长沟通学生学习状况等信息，加强家校联系；可通过移动端实时发布文字、语音等类型作业，移动端软件提供小学、初中、高中习题库，方便各阶段教师按照所教习知识点即时布置作业。

微课工具

1、具有便捷工具条，可控制录制的视频，音频，拍摄区域的选择；

2、在屏幕录制的情况下可以一键选择录制的开始，暂停和结束，且该三个按键均可设置为键盘快捷键；屏幕录制显示录制时长，方便老师对视频长短进行把握；可自定义屏幕录制储存路径；

3、可设置录制的帧率、码率、录制内容的保存路径；

展台功能

1、展台动态图像插入：可将展台动态图像插入到白板软件中，对展台图像拍照、设置图像分辨率。

2、展台USB控制：在白板软件中对展台进行USB控制，包括：焦距调整、灯光控制、自动对焦，同时利用放大、缩小功能实现对展台的光学变焦功能。
